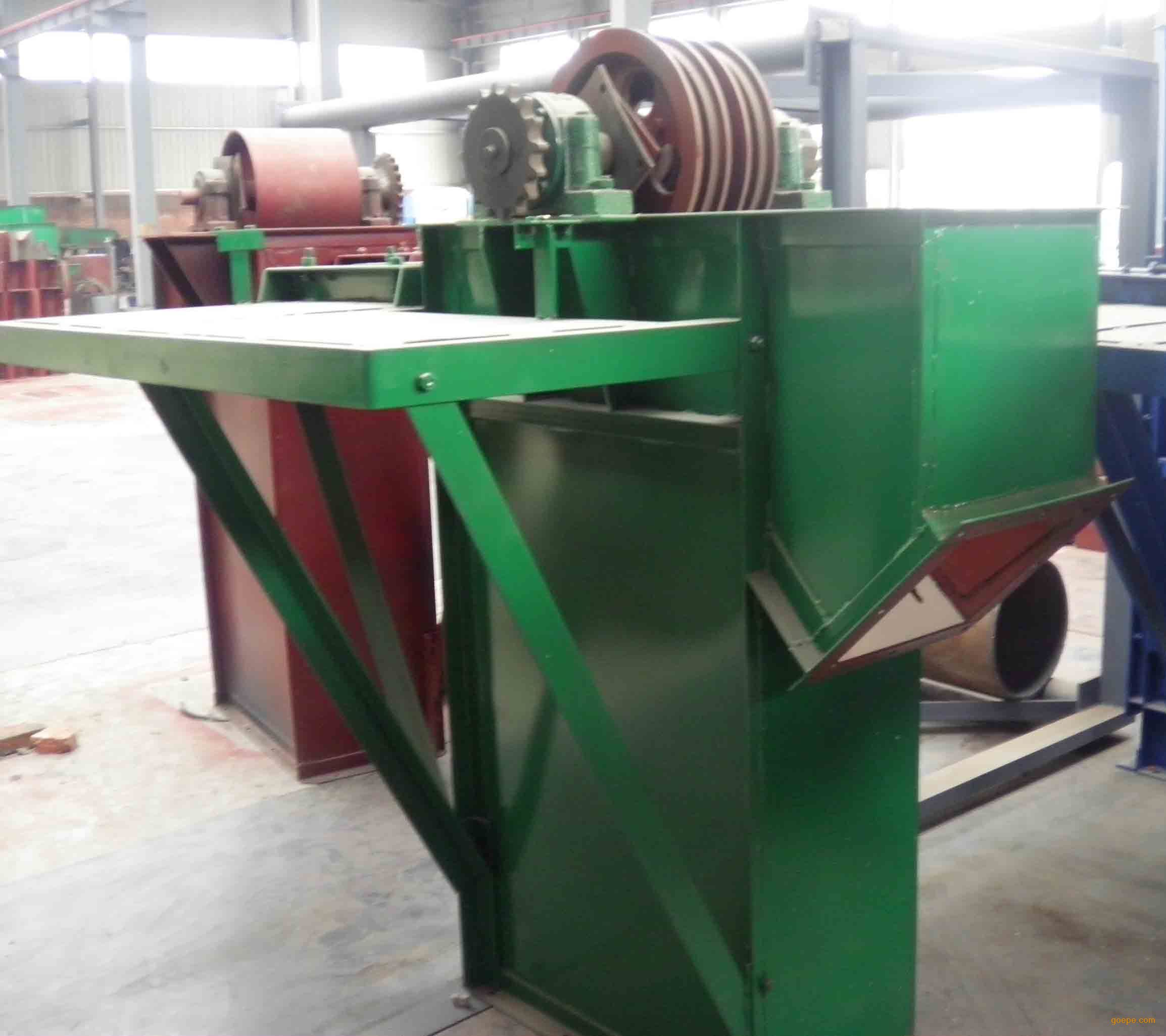

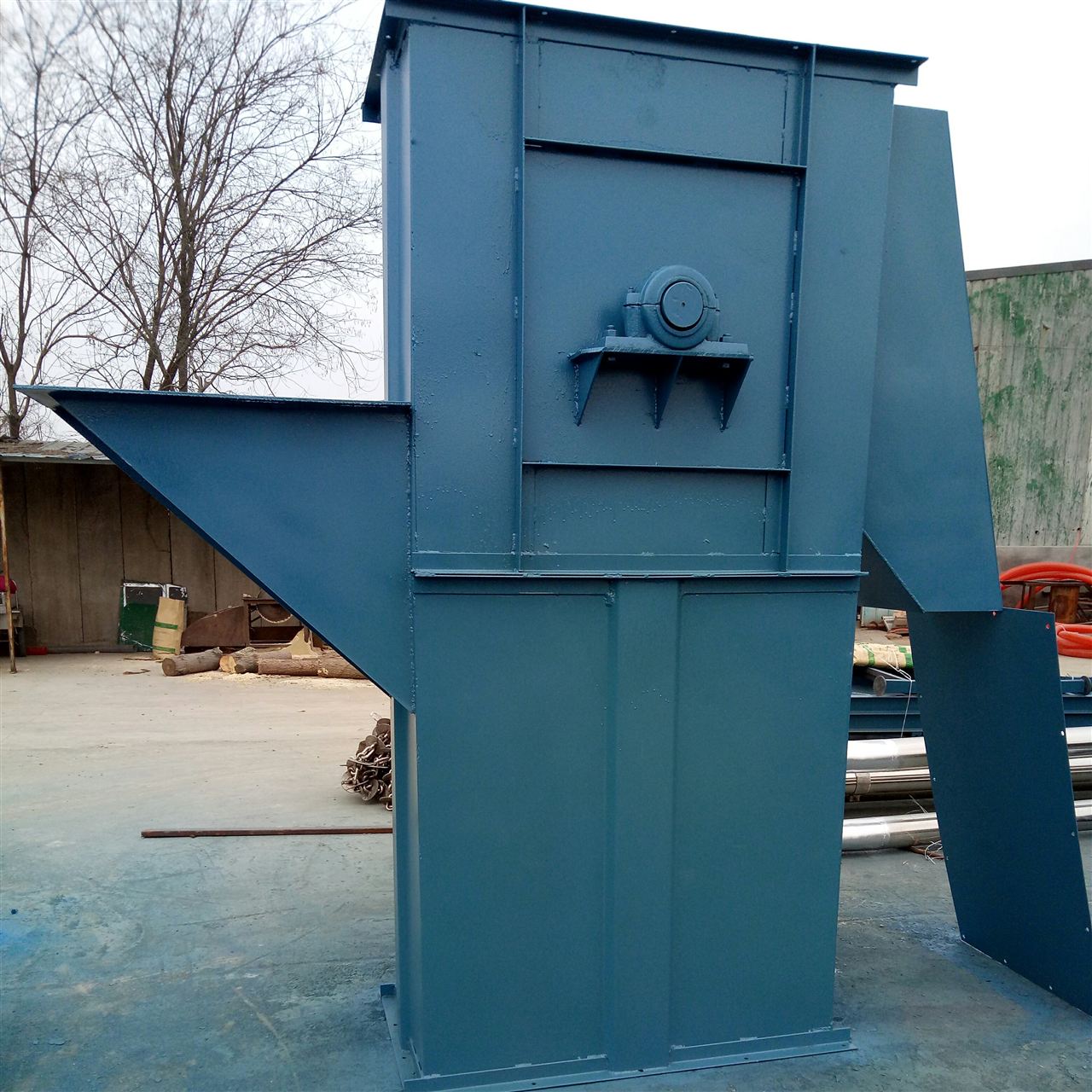

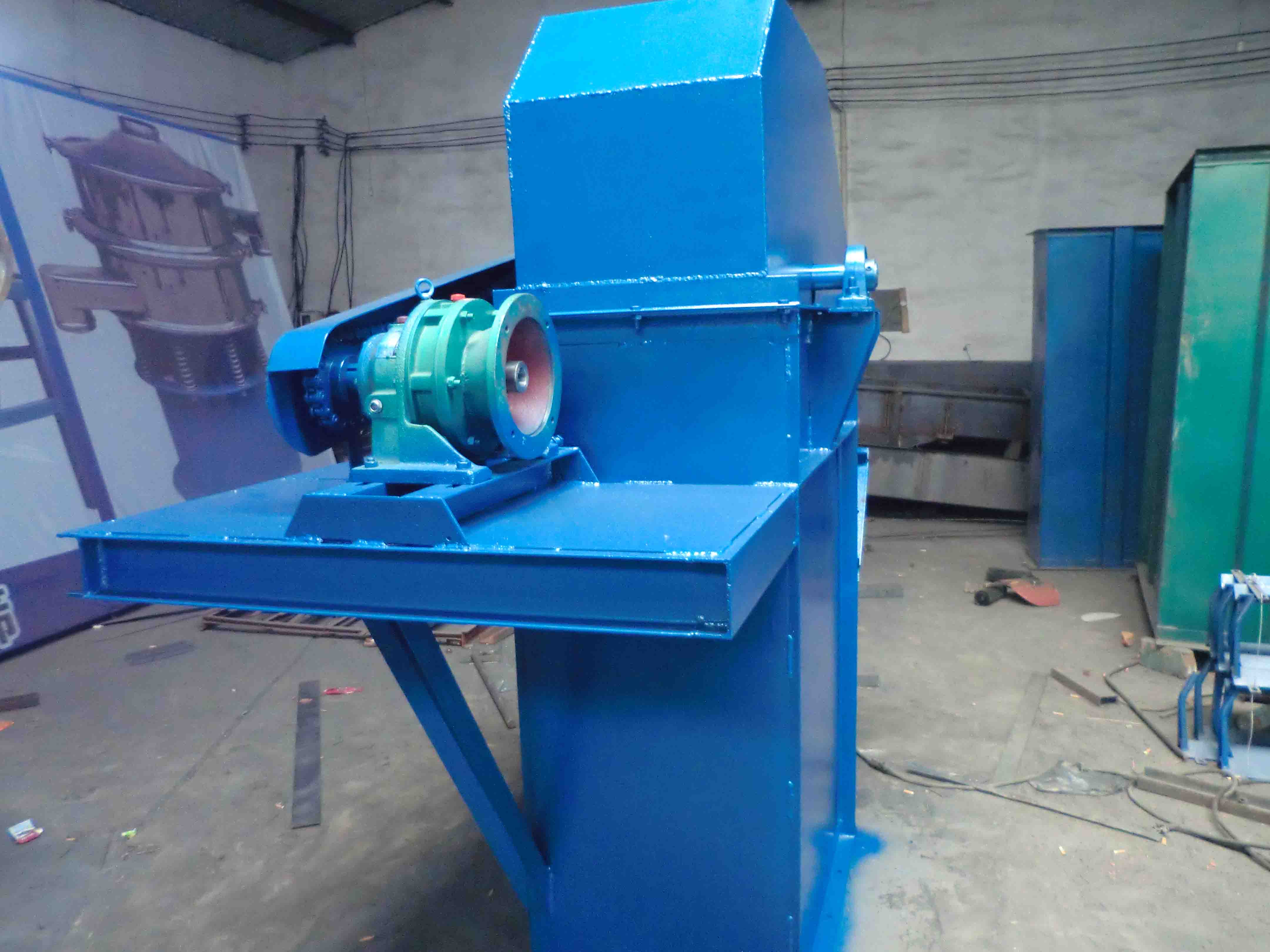

锐驰机械NE系列板链斗式提升机
提升机是应用较广泛的一种垂直提升设备,该机适用于中、大块和有磨琢性的物料(如石灰石、水泥熟料、石膏、块煤)的垂直输送,物料温度在250℃以下。
NE型板链斗式提升机是由国外引进专业的技术研制的新产品，主要技术参数符合机械部标准(JB3926-85)。采用自流式装料,重力式卸料.链条是优质合金钢高强度板式链条,耐磨而可靠。驱动部分采用硬齿面减速器。NE系列板链式斗式提升机共有11种型号:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。
NE系列板链斗式提升机工作原理:
NE系列板链式斗式提升机本机系流入式喂料，物料流入料斗内靠板链提升到顶端，在物料重力作用下自行卸料。本系列提升机规格多(NE15~NE800共11种)提升量广；且生产能高，能耗较低，可逐步代替其他类型提升机，其主要参数见下表。该机采用全封式机壳链速低，几乎无回料现象，因此无功功率损耗少，噪声低，寿命长。
NE系列板链斗式提升机主要结构:
NE系列板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
运行部件---由料斗和专用板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。
驱动装置---采用多种驱动组合驱动,(依用户实际需要而定).驱动平台上装有检修架和栏杆。驱动制装置分左和右装两种。
上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。
中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。
下部装置---安装有自动张紧装置。
NE系列板链斗式提升机主要部件特点:
1.上部装置：安装有轨道（双排道），防止链条摆动，逆止器，防止料斗回转，物料阻满下部机壳，卸料口装有橡胶板防止回料。
2.中间节：部分中间节装有轨道（双排节），以防止链条工作中摆动，部分中间节装有检修门以便维修。
3.下部装置：安装有张紧装置， NE15~NE50采用弹簧张紧，NE100~NE800采用重锤箱张紧。
4.上下链轮采用 ZG310-570。整体调质，HB229-269齿面淬火HRC40~48。
5.板链：链板采用 45 # HRC36~42
NE系列板链斗式提升机主要特点:
1.密封性好，环金污染少。
2.操作、维修方便、易损件少。
3.使用成本低，由于节能和维修少，使用成本较低。
4.运行可靠，专业的设计原理，保证整机运行的可靠性，密封性好。环境污染少。
5.结构港型号，精度高。机壳经折边和中间压筋，再经焊接，刚性好、外观漂亮。
6.机械尺寸小，与同等提升量的其它各种提升机相比，这种提升机的机械尺寸较小。
7.输送能力大，该系列提升机具有NE15～NE800多种规格。提升量范围为15～800m3/h。
8.操作方便，维修少，易损件少。输送链为套筒滚子链，诱导式重力卸料，用于各种粉状、块状物粒的垂直提升。
